Рентген и Томсон: невидимые лучи и электрон

1. Два открытия, два разных вопроса

В конце XIX века стеклянная трубка с разреженным газом была одним из главных исследовательских приборов. Через неё пропускали электрический разряд и наблюдали свечение. Такие опыты привели к двум открытиям, которые важно не смешивать. Вильгельм Конрад Рентген обнаружил новое излучение. Джозеф Джон Томсон показал, что катодный пучок состоит из очень лёгких отрицательно заряженных частиц.

Главный вопрос урока: как можно узнать свойства того, чего глаз не различает? Учёный наблюдает действие исследуемого объекта, меняет условия и проверяет объяснение. Свечение, отклонение и фотографическое изображение — разные наблюдения. Одного необычного эффекта мало, чтобы сразу назвать его причину. Здесь нужно научиться связывать каждый вывод с подходящим опытом.

2. Что находится в разрядной трубке

Разрядная трубка — герметичный сосуд с электродами и газом при пониженном давлении. Электроды соединены с источником напряжения. В этих опытах катод является отрицательным электродом. Из него выходят электроны, которые электрическое поле ускоряет внутри трубки. Столкновения частиц с оставшимся газом или специальным покрытием могут вызвать видимое свечение.

Историческое название «катодные лучи» описывало направление пучка: от катода. Оно ещё не объясняло его природу. Сегодня мы говорим об электронном пучке. Не следует считать любую светящуюся полоску фотографией самого электрона. В иллюстрациях и схемах след часто сделан заметнее, чтобы показать путь. Реальная аппаратура требует вакуума, высокого напряжения и специальных мер защиты; урок не предлагает собирать её дома.

3. Неожиданное наблюдение Рентгена

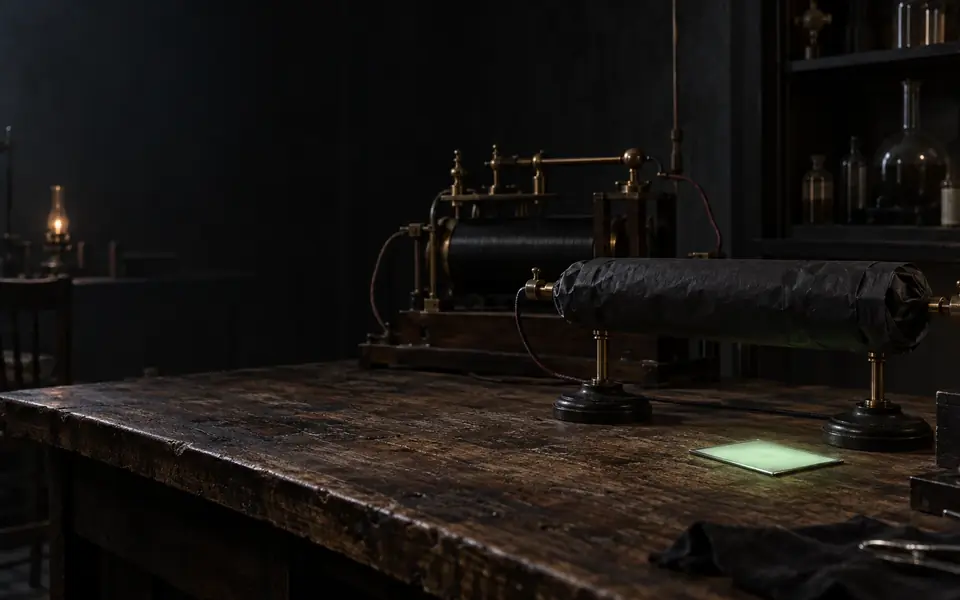

Вечером 8 ноября 1895 года в Вюрцбурге Рентген работал с разрядной трубкой, закрытой плотным чёрным материалом. Рядом находился экран с покрытием из платиноцианида бария. Несмотря на закрытую трубку, экран светился. Это заставило учёного проверить, не действует ли на него неизвестное излучение.

Здесь важно различать причину и признак. Новые лучи сами не были зелёным светом. Они вызывали свечение вещества экрана — флуоресценцию. Светящийся экран позволял обнаружить их действие. Затем Рентген помещал между трубкой и экраном разные предметы и проверял, как меняется изображение. Так первоначальная неожиданность превратилась в последовательность опытов с контролируемыми условиями.

4. Почему лучи назвали X-rays

Буква X обозначила неизвестную природу обнаруженного излучения. Это имя сохранилось в английском языке. По-русски обычно говорят «рентгеновское излучение». Сейчас его относят к электромагнитному излучению, как радиоволны, видимый свет и ультрафиолет. От видимого света оно отличается значительно меньшими длинами волн.

В квантовом описании электромагнитное излучение передаётся фотонами. Рентгеновский фотон не имеет электрического заряда. Он может взаимодействовать с веществом, передавать ему энергию или рассеиваться. Отсутствие заряда не означает отсутствие взаимодействия. Однако обычные электрическое и магнитное поля в нашей вакуумной модели не отклоняют рентгеновский пучок так, как отклоняют электроны.

5. Рука Анны Берты и смысл изображения

Одна из знаменитых рентгенограмм 1895 года показывает руку Анны Берты Рентген. Видны кости и кольцо. Разные участки руки ослабляли излучение по-разному, поэтому до фотопластинки доходило разное количество излучения. Получилось изображение внутренней структуры без разреза.

В уроке использована историческая позитивная репродукция: кости и кольцо на ней выглядят тёмными. На привычном современном рентгенографическом изображении сильнее ослабляющие участки обычно показывают светлыми. При обращении тонов физическая причина контраста не меняется. Лупа увеличивает настоящую цифровую копию, а не дорисовывает детали. Её задача — помочь рассмотреть изображение, не ставить диагноз и не превращать архивный снимок в точную современную анатомическую модель.

6. Почему материалы дают разный контраст

Часть фотонов проходит через образец, часть поглощается, часть рассеивается. Ослабление первоначального пучка называют затуханием или аттенюацией. Оно зависит от состава вещества, его плотности, толщины и энергии фотонов. Поэтому нельзя объяснять снимок только словом «твёрдый» или считать, что любой металл всегда совершенно непрозрачен.

Для честного сравнения надо удерживать остальные условия одинаковыми. Если сравнивать воду и кость при разных толщинах, по одному результату нельзя понять роль материала. В нашем опыте сначала сравнивают два образца толщиной 2 см. При выбранной энергии вода пропускает большую долю первоначального пучка, чем плотная костная ткань. Затем можно отдельно исследовать толщину, оставляя материал прежним.

7. Что именно считает модель прохождения

Модель использует данные NIST для фотонов одной энергии — 60 кэВ. Рассматривается узкий первоначальный пучок. Рассеянные фотоны, которые могут попасть на реальный детектор, не добавляются к результату. Вода, плотная костная ткань и алюминий заданы как однородные образцы. Процент показывает долю первоначального излучения, дошедшего через образец.

Это не симулятор пациента. Человек состоит из нескольких тканей, кости неоднородны, а медицинская трубка обычно создаёт спектр энергий. Простая модель помогает увидеть причинную связь: при неизменных условиях большее ослабление даёт меньший сигнал за образцом. Изменение цвета условного фрагмента снимка показывает обратный тон: меньше сигнал — светлее участок. Числа относятся только к указанным условиям.

8. Томсон и частица меньше атома

Томсон исследовал катодные пучки с помощью электрических и магнитных полей. Из их отклонения и других измерений он определял отношение заряда частиц к их массе. Результаты указывали на носители заряда значительно легче известных атомов. Это был важный шаг к представлению, что атом имеет внутреннее устройство.

Учёный менял газ в трубке и материал электродов, но характерное отношение заряда к массе сохранялось. Поэтому частицы нельзя было объяснить особенностью одного вещества. Сегодня они известны как электроны. В этом опыте Томсон не открыл ядро и не получил фотографию атома. Измерение отношения двух величин также не означает, что их отдельные значения уже известны без дополнительных данных.

9. Электрическое поле: знак заряда

Положительная и отрицательная пластины создают электрическое поле в промежутке между ними. Отрицательно заряженный электрон испытывает силу в сторону положительной пластины. Если пучок летит слева направо, а положительная пластина находится сверху, траектория изгибается вверх. Перестановка знаков меняет направление отклонения.

В исследовании выберите электроны и электрическое поле, затем смените направление поля. После этого оставьте поле и переключитесь на рентгеновское излучение. Электронный пучок отклоняется, рентгеновский в данной модели остаётся прямым. Такой сравнительный опыт помогает связать отклонение с электрическим зарядом. Свечение экрана само по себе этой связи не доказывает: его способны вызвать разные воздействия.

10. Магнитное поле меняет направление движения

Движущийся электрон может отклоняться в магнитном поле. Направление зависит от движения, направления поля и знака заряда. В нашем рисунке электроны летят слева направо. Знак × обозначает поле от наблюдателя, внутрь экрана; электроны изгибаются вниз. Точка • обозначает поле к наблюдателю; электроны изгибаются вверх.

Знаки напоминают стрелу: крест похож на её хвост, точка — на наконечник, направленный к нам. Это обозначения направления, а не частицы в трубке. В идеальной модели магнитная сила изменяет направление скорости, но сама не увеличивает её величину. Рисунок предназначен для сравнения направлений и не рассчитывает реальный радиус изгиба, геометрию прибора или силу поля.

11. Как электроны связаны с рентгеновскими лучами

В рентгеновской трубке электроны ускоряются напряжением и ударяются о мишень. При их торможении и взаимодействиях с атомами мишени может возникать рентгеновское излучение. На стороне источника движутся электроны; из источника к объекту и детектору выходят рентгеновские фотоны. Это разные роли в одной установке.

Для понимания достаточно помнить: электрон — частица с отрицательным зарядом, фотон — квант электромагнитного излучения без электрического заряда. Общая аппаратура не делает их одинаковыми. Не следует также смешивать рентгеновское излучение с радиоактивностью: обычная рентгеновская трубка получает энергию от электрического источника. Здесь не требуется радиоактивный распад вещества. Подробный расчёт спектра и устройство медицинской трубки выходят за пределы урока.

12. Истории, которые связывают поколения

Рентген получил первую Нобелевскую премию по физике в 1901 году за открытие нового излучения. Томсон сообщил о своих результатах на вечерней лекции Королевского института 30 апреля 1897 года и получил Нобелевскую премию 1906 года за исследования проведения электричества газами. Эти события показывают, что открытие включает и опыт, и публичное объяснение результатов.

Сын Томсона, Джордж Паджет Томсон, разделил с Клинтоном Дэвиссоном премию 1937 года за дифракцию электронов на кристаллах. Это не опровержение отрицательного заряда электрона. Квантовый объект обладает свойствами частиц и проявляет волновые закономерности. Связь семейной истории с развитием физики интересна именно тем, что новое измерение дополнило прежнее представление, а не отменило все старые наблюдения.

13. От открытия к приборам

Рентгеновские лучи используют для получения изображений внутренних структур и для исследования материалов. Возможность пройти через часть вещества и по-разному ослабиться делает такое изображение информативным. Электронные пучки применяют в электронной микроскопии. Электрические поля в приборе ускоряют частицы, а подходящие поля помогают направлять пучок.

В обычных электронных устройствах тоже важны носители заряда, но микросхема не является маленькой разрядной трубкой. Процессы в полупроводнике описываются иначе. Общая идея — движение и управление зарядом — объединяет эти области, не делает их устройство одинаковым. Иллюстрации современной техники в уроке показывают направления применения открытий, а не точные чертежи конкретных моделей приборов.

Теперь рассмотрим современные снимки

В уроке старый снимок показан как позитивная репродукция. Тона можно обратить, но причина контраста остаётся той же: разные ткани пропускают разное количество излучения.

14. Ограничения и безопасное понимание

Рентгеновское излучение относится к ионизирующему: оно может изменять состояние атомов и повреждать живые ткани. Поэтому реальные исследования проводят с подходящей аппаратурой, защитой и контролем условий. Красивое свечение и исторический снимок не означают, что опыт безопасно повторять самостоятельно.

Учебные рисунки не являются рекомендациями по обследованию или медицинскими заключениями. Историческая фотография не позволяет определить дозу, параметры установки или диагноз. Все действия на странице выполняются в программной модели. Пунктир, цветная линия, увеличенный образец и шкала тона — способы объяснения. Условность особенно важна, когда рисунок настолько нагляден, что его легко принять за буквальную картину невидимого процесса.

15. Необязательный расчёт прохождения

Для прохождения основного урока вычисления не нужны. Если хочется проверить проценты, раскройте пример ниже. Он относится только к однородному образцу и выбранной энергии, а не ко всем рентгеновским установкам.

Дополнительно: от таблицы к проценту

Доля первоначального пучка вычисляется так:

T = exp(−μd), где μ = (μ/ρ) · ρ.

Здесь d — толщина в сантиметрах, ρ — плотность в г/см³, μ/ρ — массовый коэффициент ослабления в см²/г. Для воды при 60 кэВ: μ/ρ = 0,2059, ρ = 1,000. При d = 2 см получаем T ≈ 0,662, то есть 66,2%. Для плотной костной ткани μ/ρ = 0,3148 и ρ = 1,920; при тех же 2 см проходит около 29,9%. Для алюминия μ/ρ = 0,2778 и ρ = 2,699; результат около 22,3%.

Увеличение толщины не вычитает одинаковый процент каждый сантиметр: каждый следующий слой ослабляет уже оставшийся пучок. Это объясняет экспоненту. Источники коэффициентов и плотностей — таблицы NIST. Модель не учитывает рассеянное излучение, пришедшее на детектор.

16. Типичные ошибки и как их исправить

«Катодные лучи — это рентгеновские лучи». Катодный пучок состоит из электронов; рентгеновское излучение состоит из фотонов. В одной установке первый может создавать второе. «Невидимый пучок не взаимодействует с веществом». Его действие обнаруживают по свечению, отклонению или сигналу детектора. Невидимость — свойство наблюдения глазом, не отсутствие физических эффектов.

«Кости всегда на любом изображении белые». Тоны можно обращать; важно, сколько излучения дошло до детектора. «Томсон сразу доказал всё устройство атома». Его опыты дали свидетельства о лёгких общих носителях отрицательного заряда. Ядро исследовали позднее другими опытами. «Результат зависит только от материала». Он также зависит от толщины и энергии излучения; сравнивайте при одинаковых условиях.

17. Маршрут для ученика и учителя

Начните с вопроса, почему закрытая трубка всё-таки действует на экран. Попросите ученика отделить наблюдение от гипотезы. На историческом снимке найдите кольцо и обсудите, почему обращение тонов не меняет физику. Далее сделайте прогноз о положительной пластине, сравните оба пучка в электрическом поле и объясните различие. Не начинайте с формул силы.

Во втором исследовании выберите воду и кость при 2 см, затем измените толщину одного образца. Пусть ученик назовёт изменённое условие и полученный результат. Четыре улики проверяют перенос понимания на исторический сюжет. Итог состоит из трёх верных утверждений. Отдельные сбросы возвращают условия опыта; общий сброс очищает ответы и прогресс. При доступном хранении браузер сохраняет работу после перезагрузки. Чтение можно распечатать; необязательный расчёт доступен отдельно.

18. Словарь и источники

Электрон — частица с отрицательным электрическим зарядом. Фотон — квант электромагнитного излучения. Катод — отрицательный электрод в рассматриваемой разрядной трубке. Флуоресценция — свечение вещества при внешнем возбуждении. Ослабление пучка — уменьшение его первоначальной интенсивности из-за взаимодействий с веществом. Детектор — устройство, которое регистрирует воздействие излучения.

Исторические факты сверены с биографией Рентгена, биографией Томсона и описанием премии 1937 года. Вывод о частицах сопоставлен с статьёй Томсона 1897 года. Расчёт использует таблицы NIST. Принцип рентгенографии: NIBIB. Происхождение и права изображений указаны в реестре иллюстраций. Все тексты урока написаны своими словами.
